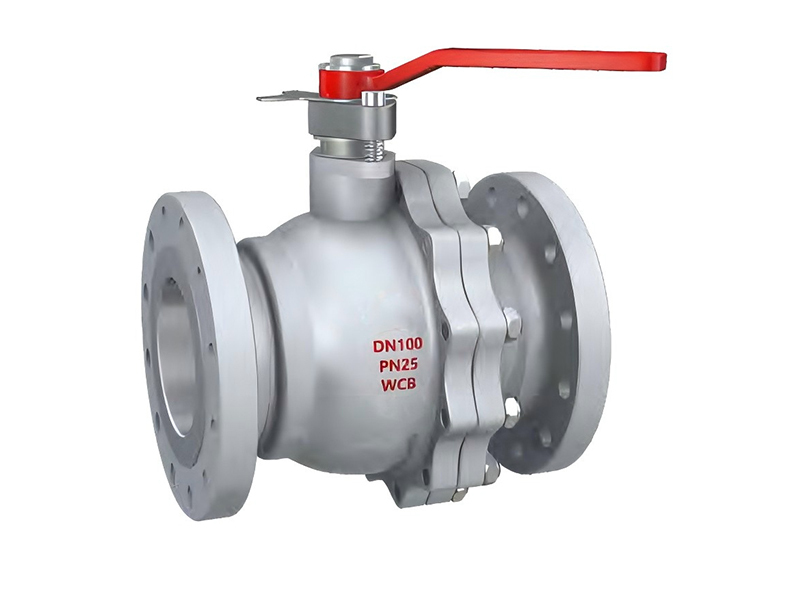

Kugelhahn

l Anwendung

Schwimmende Kugelhähne sind klein, leicht, einfach aufgebaut und dichten gut ab. Allerdings arbeiten Kugeln unter mittlerer Belastung, sodass alle Dichtungen ausreichen. Daher muss berücksichtigt werden, dass das Dichtungsmaterial mittleren Arbeitsbelastungen standhalten kann.

l Hauptspezifikationen

Flexibler Schwimmsitz mit hoher Leistung

Konstruktionsprinzip: Lippenformdichtungstechnologie

Größenumfang: 1-4 Zoll

Anwendbare Temperatur: -46 °C ~ 250 °C

Anwendbarer Druck: RPTFE: 150 lb-600 lb, PTFE: 150 lb, DEVLON: 150 lb-2500 lb, NYLON: 150 lb-2500 lb, PEEK: 150 lb-2500 lb

l Technologiemerkmale

1. Lippenförmiges Dichtungsdesign. Der Gummi verformt sich unter Druck stark, um die Rauheit der Metalloberfläche auszugleichen, und nimmt nach Spannungsabbau seine ursprüngliche Form wieder an. Dieses Material wird als „Memory Property“ bezeichnet. Wir planen die Entwicklung eines neuen Dichtungsmaterials, das die Nachteile des PTFE-Kaltflusses und der Wärmeausdehnung überwindet und das Memory-Verhalten verbessert. Diese Dichtungsstruktur wird als „Lucky Lip Seal Technology“ bezeichnet.

2. Doppelschichtige Dichtungsstruktur: Der lippenförmige Dichtungssitz hat den Vorteil, dass sich seine Position aufgrund hoher Temperaturen ändert, wodurch eine Doppelpunktdichtung entsteht und die Dichtungsleistung zuverlässiger ist.

3. Verformungsstruktur durch Gegendruck. Auf der Rückseite des Sitzes befindet sich ein bestimmter Bogenmaß, um eine Verformung des rechten Winkels zu verhindern und außerdem die Elastizität des Sitzes mit Lippendichtung zu verbessern.

4. Formverformungsstruktur: Der Radiantwinkel am Sitz verhindert hauptsächlich die höhere Extrusionsspannung, die durch die Verformung des lippenförmigen Dichtungssitzes entsteht.

Vorteile

Vermeiden Sie eine falsche Bedienung des Hebels

Das Öffnen und Schließen von Ventilen wird oft durch die Position des Griffs bestätigt, der senkrecht zur Rohrleitung steht, wenn der Griff parallel dazu steht. Die Verbindung zwischen Griff und Ventilschaft eines herkömmlichen Kugelhahns ist jedoch flach und quadratisch, was aufgrund einer falschen Verbindung zwischen Griff und Ventilschaft leicht zu Fehlfunktionen des Ventils führen kann. Die Verbindung zwischen Griff und Schaft unseres schwimmenden Kugelhahns ist flach und quadratisch, was weder zu einer falschen Verbindung des Griffs noch zu Fehlfunktionen führen kann.

-Kugelhahn mit Feststellvorrichtung

Der manuelle Kugelhahn kann in der vollständig geöffneten und vollständig geschlossenen Position mit einem Schloss verriegelt werden, um ein versehentliches Betätigen des Ventils durch unbefugtes Ziehen am Griff zu verhindern. Dies kann auch Unfälle durch Rohrleitungsvibrationen oder unvorhersehbare Faktoren verhindern, die zum Öffnen oder Schließen des Ventils führen. Insbesondere bei Arbeitsleitungen wie explosiven Ölen und chemischen Arzneimitteln oder im Außenbereich ist dies besonders effektiv.

Strahlsichere Schaftschulter

Schwimmende Kugelhähne sind am unteren Ende des Ventilschafts mit einer Schulter ausgestattet, um ein Herausspringen des Ventilschafts aufgrund eines abnormalen Druckanstiegs im Ventil zu verhindern. Um Leckagen durch das Verbrennen der Ventilschaftdichtung im Brandfall zu vermeiden, ist an der unteren Schulter des Ventilschafts ein Axiallager angebracht, das den Ventilkörper berührt und einen umgekehrten Dichtsitz bildet. Dadurch werden Leckagen und die Ausbreitung von Unfällen verhindert. Bei herkömmlichen Kugelhähnen kann der Ventilschaft unter Innendruck herausspringen, wenn der Ventilschaft und die Dichtung verbrannt sind oder die Dichtungsabdeckung und die Schrauben beschädigt sind. Dies kann zu Flüssigkeitsüberlauf und Unfällen führen. Ein erhöhter Wert erhöht die Unfallschwere, was den Sicherheitsanforderungen nicht entspricht.

Antistatische Leistung

Unser schwimmender Kugelhahn verhindert die Entstehung statischer Elektrizität durch Reibung zwischen Kugel und Ventilschaft mit TFE (oder RPPI). Diese kann leicht brennbare und explosive Medien entzünden und Arbeitsunfälle verursachen. Zwischen Ventilschaft und Kugel sowie zwischen Ventilschaft und Ventilkörper sind statisch leitfähige Federn eingebaut, um die Einleitung statischer Elektrizität über Rohrleitungen in den Boden zu ermöglichen und so die Systemsicherheit zu gewährleisten.

 Feuerfeste Schutzstruktur

Um Brände zu verhindern und zu verhindern, dass bei einem Brand des Ventilsitzes größere Leckagen entstehen, die den Brand schüren könnten, ist der Chenggong-Kugelhahn mit einem feuerfesten Dichtring zwischen Kugel und Ventilsitz ausgestattet. Beim Verbrennen des Ventilsitzes drückt das Medium die Kugel schnell in Richtung des metallischen Dichtrings am stromabwärtigen Ende. Dadurch entsteht ein metallischer Kontakt und eine gewisse Abdichtung. Dies gewährleistet die Sicherheit des Systems. Zusätzlich befinden sich entsprechende feuerfeste Strukturen an der Verbindung zwischen Ventilkörper und Zusatzventilkörper sowie an der Abdichtung des Ventilschafts.

-Spezielle Sitzstruktur

Mit jahrelanger Erfahrung in der Herstellung haben wir eine doppelt abgedichtete Ventilsitzstruktur mit elastischer Kraft entwickelt, die hervorragende Dichtwirkungen bei hohem, niedrigem Druck und Vakuum bietet.
