Wie Skid-Mounted-Systeme Sicherheit und Effizienz neu definieren
Revolutionierung des LNG-Transports: Wie Skid-montierte Systeme Sicherheit und Effizienz neu definieren
In der anspruchsvollen Welt des Flüssigerdgastransports (LNG), wo die Ladungstemperaturen auf bis zu -162 °C sinken und entzündliche Dämpfe eine Null-Toleranz-Sicherheit erfordern,Skid-montierte SystemeSie erweisen sich als stille Helden der Ingenieurskunst. Diese vorgefertigten Module – die Verarbeitungs-, Sicherheits- und Steuerungsfunktionen auf kompakten Stahlrahmen integrieren – revolutionieren Schiffsdesign, -bau und -betrieb. Erfahren Sie, wie ihre innovativen Funktionen sie zum Kern der LNG-Schifffahrt der nächsten Generation machen.
Ⅰ. Kerndesign-Philosophie: Modularität trifft auf unternehmenskritische Zuverlässigkeit
Skid-Systeme ersetzen herkömmliche, verstreute Rohrleitungsnetze durch integrierte Plug-and-Play-Einheiten und erreichen dadurch:
50 % schnellere Installationim Vergleich zu Alternativen in Massivbauweise durch die Ermöglichung paralleler Bauabläufe
30 % Gewichtsreduzierungdurch topologieoptimierte Rahmenkonstruktionen, validiert durch Finite-Elemente-Analyse (FEA)
Dreischichtige Redundanzin Sicherheitssystemen, um das "no Single Point of Failure"-Mandat des IGC-Codes zu erfüllen

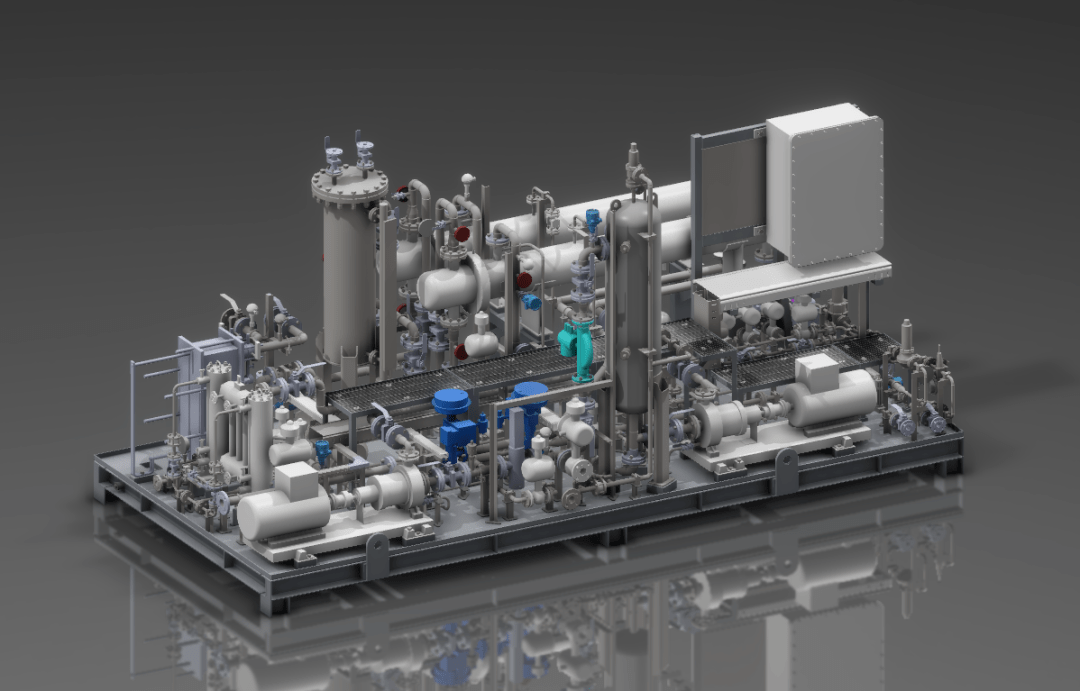

Beispiel: BOG-Handling-Skids (Boil-Off Gas) vereinen Kompressoren, kryogene Ventile und Steuerlogik auf einer einzigen Stellfläche von 8 x 4 Metern – wodurch der Platzbedarf im Maschinenraum um 40 % reduziert wird..
II. Safety by Design: Ingenieurskunst gegen Katastrophen
1. Innovationen im Bereich der kryogenen Eindämmung
Thermoschockbeständige Materialien: Verbindungen aus Invar®-Legierung (Fe-Ni-Cr) absorbieren thermische Zyklen von -196 °C bis 50 °C ohne Rissbildung und verhindern so Sprödbrüche
Berstscheiben-Schutzvorrichtungen: Bimetall-Berstscheiben (siehe Abbildung 2) öffnen sich automatisch bei voreingestellten Drücken/Temperaturen und leiten LNG-Lecks innerhalb von 500 ms in Auffangwannen um
Hermetische Abdichtung: Lasergeschweißte Edelstahlbälge machen Flanschdichtungen überflüssig – die Hauptquelle flüchtiger Emissionen
2. Explosionsschutzsysteme
| Komponente | Funktion | Innovation |
|---|---|---|
| Sauerstoffanalysatoren | Kontinuierliche Inertgasüberwachung | Zirkonia-Keramiksensoren mit ±0,1 % Genauigkeit |
| Notfallabschaltung (ESD) | Isoliert Lecks in < 2 Sekunden | SIL-3-zertifizierte hydraulische Aktuatoren |
| Dampferkennung | Identifiziert 1 ppm Kohlenwasserstoffspuren | Quantenkaskadenlaserspektroskopie (QCL) |
Ⅲ. Intelligente Integration: Das digitale Nervensystem
Moderne Skids integrieren Technologien der Industrie 4.0, die passive Hardware in reaktionsfähige Anlagen verwandeln:
Synchronisierung digitaler Zwillinge: Live-Sensordaten (Druck/Temperatur/Durchfluss) spiegeln physische Skids in virtuellen Modellen wider und ermöglichen so eine vorausschauende Wartung
Edge-KI-Prozessoren: Auf den integrierten NVIDIA Jetson-Modulen laufen Algorithmen zur Anomalieerkennung, wodurch Fehlalarme um 65 % reduziert werden
WirelessHART Mesh-Netzwerke: Eliminieren Sie 85 % der Verkabelung und bieten Sie eine Regelkreisreaktion von < 10 ms
Fallstudie: Ein LNG-Tanker vom Typ Moss reduzierte ungeplante Ausfallzeiten um 78 %, nachdem intelligente BOG-Skids mit Schwingungsanalyse nachgerüstet wurden.
Ⅳ. Durchbrüche in der Materialwissenschaft
1. Fortgeschrittene Metallurgie
9% Nickelstahl: Hält kryogenen Belastungen von -196 °C stand und wiegt dabei 50 % weniger als Edelstahl
Glas-Schaum-Verbundwerkstoffe: Mehrschichtige Dämmplatten (MLI) erreichen eine Wärmeleitfähigkeit von 0,15 W/m·K – wodurch die BOR (Boil-Off Rate) halbiert wird
2. Korrosionsschutz
Kaltspritz-Aluminiumbeschichtung: Zink-Aluminium-Matrix schützt Kohlenstoffstahlrahmen vor Salzkorrosion und verlängert die Lebensdauer auf über 30 Jahre
Kathodischer Korrosionsschutz: Fremdstromsysteme überwachen das Rumpfpotential und passen die Spannung an, um elektrolytischen Zerfall zu verhindern
5. Nachhaltigkeitstreiber: Emissionen und Effizienz
Abwärmerückgewinnung: Thermoelektrische Generatoren (TEGs) wandeln Abgaswärme in 50 kW/Skid-Hilfsenergie um
Zero-VOC-Siegeltechnologie: Dichtungen aus Perfluorelastomer (FFKM) verhindern Methanschlupf während des Ventilzyklus
Wasserstofffähiges Design: Dual-Fuel-Skid-Verteiler akzeptieren 40% H₂-NG-Mischungen für zukünftige Kraftstoffumstellungen
Datenpunkt: Wärtsiläs LNG-Frachtskids reduzierten die CO₂-Äquivalent-Emissionen durch optimiertes BOG-Management um 11.000 Tonnen pro Schiff und Jahr
.
Ⅵ. Branchenspezifische Anwendungen
| Kufentyp | Funktion | Schlüsselinnovation |
|---|---|---|
| BOG-Rückverflüssigung | Komprimiert und kühlt Dampf auf -163 °C | Ölfreie Turbo-Brayton-Cycle-Kompressoren |
| Frachtkonditionierung | Hält den Tankdruck bei 110 kPa ±5 % | Proportional-Integral-Derivative (PID) Kryoventile |
| Stickstofferzeugung | Produziert 99,9995 % reinen N₂ zur Inertisierung | Hohlfasermembran-Trennanlagen |
| Kalte Energiegewinnung | Wandelt LNG-Kälte in Elektrizität um | Rankine-Cycle-Turbinen mit Kältemittel R718 |
Die Zukunft: Selbstoptimierende Skids
Neue Technologien werden LNG-Skids bis 2030 neu definieren:
Autonome Leckreparatur: Mikroverkapselte Heilmittel, die von pH-sensitiven Polymeren freigesetzt werden, versiegeln Rissevor Ort
Quantensensor-Arrays: SQUID-Magnetometer (Superconducting Quantum Interference Device) erkennen Rohrkorrosion in 5 mm Tiefe
Additive Fertigung: 3D-Druck von Ersatzteilen auf Schiffen mittels Lichtbogenabscheidung (WAD)
Warum Skid-Systeme jetzt wichtig sind
Für LNG-Betreiber, die sich mit Dekarbonisierungsauflagen und volatilen Gasmärkten auseinandersetzen müssen, bieten Skid-Mounted-Systeme beispielloseSicherheitsdichte, betriebliche Agilität und Lebenszyklusökonomie. Wie die NO96-L03+ Membran-Containment- und Moss-Typ Kugeltanks von GTT zeigen
ist modulare Technik nicht nur eine Verbesserung – sie ist der Grundstein für die LNG-Schifffahrt der nächsten Generation.
